LED Engin

- LED Engin, an OSRAM business based in California’s Silicon Valley, develops, manufactures, and sells advanced LED emitters, optics and light engines to create uncompromised lighting experiences for a wide range of entertainment, architectural, general lighting and specialty applications. LuxiGenTM multi-die emitter and secondary lens combinations reliably deliver industry-leading flux density, upwards of 5000 quality lumens to a target, in a wide spectrum of colors including whites, tunable whites, multi-color and UV LEDs in a unique patented compact ceramic package. The small size, yet remarkably powerful beam output and superior in-source color mixing, allows for a previously unobtainable freedom of design wherever high-flux density, directional light is required.

Part Number
Manufacturer
Description
Unit Price
In Stock

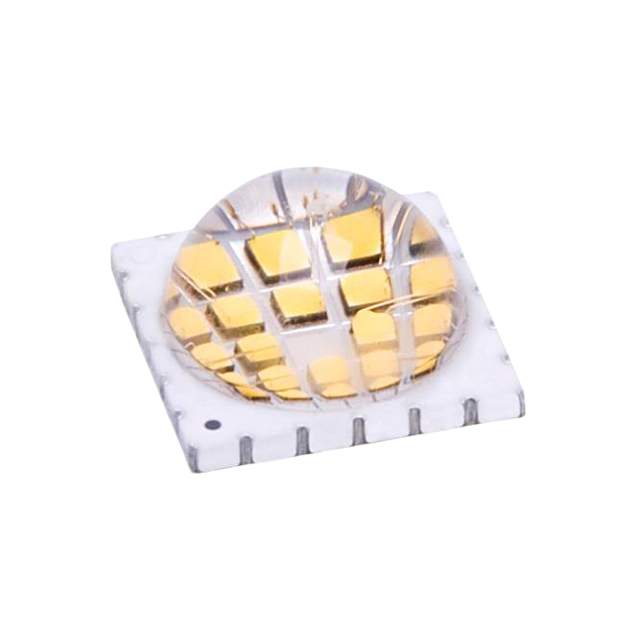

LZP-00CW0R-0055 LZP-00CW0R-0055

LED Engin
Manufacturer : LED Engin Inc.
Packaging : Tray
Series : LZP
Part Status : Active
Color : White, Cool
CCT (K) : 5500K
Flux @ 85°C, Current - Test : -
Flux @ 25°C, Current - Test : 4450 lm (3800 lm ~ 5100 lm)
Current - Test : 4 x 700mA
Voltage - Forward (Vf) (Typ) : 18.9V
Lumens/Watt @ Current - Test : 84 lm/W
CRI (Color Rendering Index) : 75 (Typ)
Current - Max : 1.2A
Viewing Angle : 110°
Mounting Type : Surface Mount
Package / Case : 24-SMD, No Lead Exposed Pad
Supplier Device Package : SMD
Size / Dimension : 0.472" L x 0.472" W (12.00mm x 12.00mm)
Height - Seated (Max) : 0.260" (6.60mm)
0
79 in stock

LZP-00CW0R-0065 LZP-00CW0R-0065

LED Engin
Manufacturer : LED Engin Inc.
Packaging : Tray
Series : LZP
Part Status : Active
Color : White, Cool
CCT (K) : 6500K
Flux @ 85°C, Current - Test : -
Flux @ 25°C, Current - Test : 4450 lm (3800 lm ~ 5100 lm)
Current - Test : 4 x 700mA
Voltage - Forward (Vf) (Typ) : 18.9V
Lumens/Watt @ Current - Test : 84 lm/W
CRI (Color Rendering Index) : 75 (Typ)
Current - Max : 1.2A
Viewing Angle : 110°
Mounting Type : Surface Mount
Package / Case : 24-SMD, No Lead Exposed Pad
Supplier Device Package : SMD
Size / Dimension : 0.472" L x 0.472" W (12.00mm x 12.00mm)
Height - Seated (Max) : 0.260" (6.60mm)
0
97 in stock

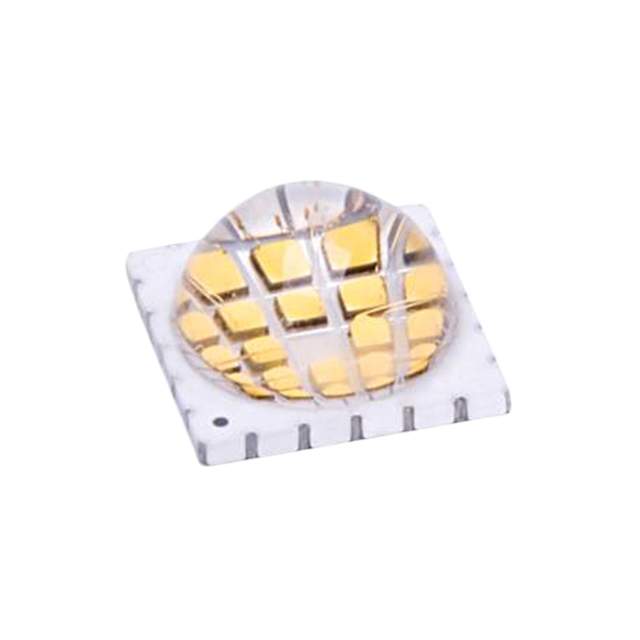

LZP-00GW00-0027 LZP-00GW00-0027

LED Engin
Manufacturer : LED Engin Inc.
Packaging : Tray
Series : -
Part Status : Active
Color : White, Warm
CCT (K) : 2700K 3-Step MacAdam Ellipse
Flux @ 85°C, Current - Test : -
Flux @ 25°C, Current - Test : 2775 lm (2350 lm ~ 3200 lm)
Current - Test : 4 x 700mA
Voltage - Forward (Vf) (Typ) : 19.4V
Lumens/Watt @ Current - Test : 51 lm/W
CRI (Color Rendering Index) : 98
Current - Max : 1A
Viewing Angle : 110°
Mounting Type : Surface Mount
Package / Case : 24-SMD, No Lead Exposed Pad
Supplier Device Package : SMD
Size / Dimension : 0.472" L x 0.472" W (12.00mm x 12.00mm)
Height - Seated (Max) : 0.260" (6.60mm)
0
99 in stock

LZP-00GW00-0028 LZP-00GW00-0028

LED Engin
Manufacturer : LED Engin Inc.
Packaging : Tray
Series : -
Part Status : Obsolete
Color : White, Warm
CCT (K) : 2850K 3-Step MacAdam Ellipse
Flux @ 85°C, Current - Test : -
Flux @ 25°C, Current - Test : 2775 lm (2350 lm ~ 3200 lm)
Current - Test : 4 x 700mA
Voltage - Forward (Vf) (Typ) : 19.4V
Lumens/Watt @ Current - Test : 51 lm/W
CRI (Color Rendering Index) : 98
Current - Max : 1A
Viewing Angle : 110°
Mounting Type : Surface Mount
Package / Case : 24-SMD, No Lead Exposed Pad
Supplier Device Package : SMD
Size / Dimension : 0.472" L x 0.472" W (12.00mm x 12.00mm)
Height - Seated (Max) : 0.260" (6.60mm)
0
100 in stock

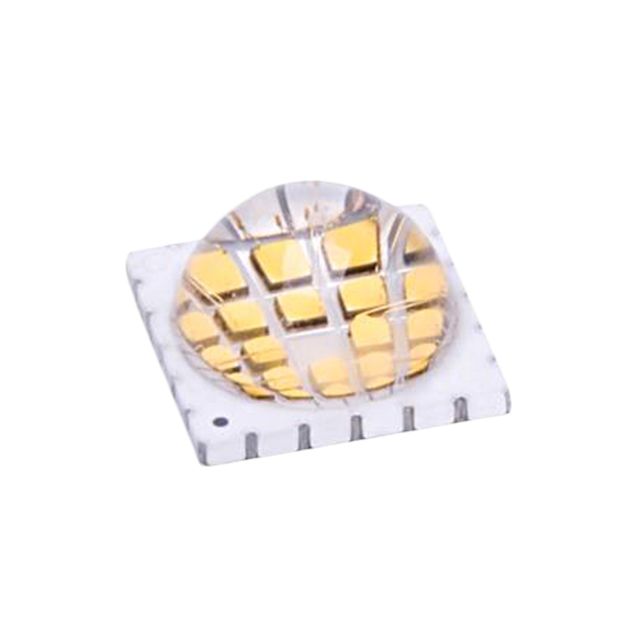

LZP-00GW00-0030 LZP-00GW00-0030

LED Engin
Manufacturer : LED Engin Inc.
Packaging : Tray
Series : -
Part Status : Active
Color : White, Warm
CCT (K) : 3000K 3-Step MacAdam Ellipse
Flux @ 85°C, Current - Test : -
Flux @ 25°C, Current - Test : 2775 lm (2350 lm ~ 3200 lm)
Current - Test : 4 x 700mA
Voltage - Forward (Vf) (Typ) : 19.4V
Lumens/Watt @ Current - Test : 51 lm/W
CRI (Color Rendering Index) : 98
Current - Max : 1A
Viewing Angle : 110°
Mounting Type : Surface Mount
Package / Case : 24-SMD, No Lead Exposed Pad
Supplier Device Package : SMD
Size / Dimension : 0.472" L x 0.472" W (12.00mm x 12.00mm)
Height - Seated (Max) : 0.260" (6.60mm)
0
100 in stock

LZP-00GW0R-0230 LZP-00GW0R-0230

LED Engin
Manufacturer : LED Engin Inc.
Packaging : Tape & Reel (TR)
Series : -
Part Status : Obsolete
Color : White
CCT (K) : -
Flux @ 85°C, Current - Test : -
Flux @ 25°C, Current - Test : -
Current - Test : -
Voltage - Forward (Vf) (Typ) : -
Lumens/Watt @ Current - Test : -
CRI (Color Rendering Index) : -
Current - Max : -
Viewing Angle : -
Mounting Type : Surface Mount
Package / Case : 24-SMD, No Lead Exposed Pad
Supplier Device Package : SMD
Size / Dimension : 0.472" L x 0.472" W (12.00mm x 12.00mm)
Height - Seated (Max) : 0.260" (6.60mm)
0
100 in stock

LZP-00GW0R-0430 LZP-00GW0R-0430

LED Engin
Manufacturer : LED Engin Inc.
Packaging : Tape & Reel (TR)
Series : -
Part Status : Obsolete
Color : White
CCT (K) : -
Flux @ 85°C, Current - Test : -
Flux @ 25°C, Current - Test : -
Current - Test : -
Voltage - Forward (Vf) (Typ) : -
Lumens/Watt @ Current - Test : -
CRI (Color Rendering Index) : -
Current - Max : -
Viewing Angle : -
Mounting Type : Surface Mount
Package / Case : 24-SMD, No Lead Exposed Pad
Supplier Device Package : SMD
Size / Dimension : 0.472" L x 0.472" W (12.00mm x 12.00mm)
Height - Seated (Max) : 0.260" (6.60mm)
0
100 in stock

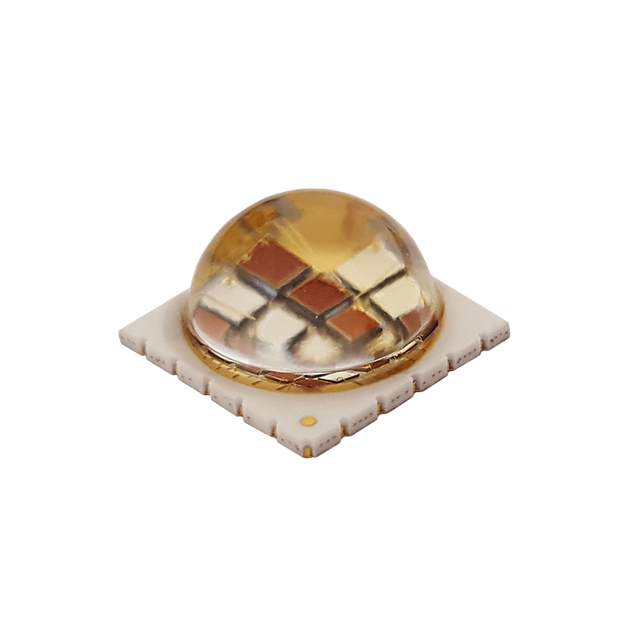

LZP-00H100-0000 LZP-00H100-0000

LED Engin
Manufacturer : LED Engin Inc.
Packaging : Tray
Series : LuxiGen™
Part Status : Active
Color : Red, Green, Blue (RGB)
Wavelength : 660nm Red, 740nm Red, 520nm Green, 450nm Blue
Current - Test : 700mA Red, 700mA Green, 700mA Blue
Voltage - Forward (Vf) (Typ) : 18.8V Red, 8.2V Red, 14.4V Green, 25.6V Blue
Lumens/Watt @ Current - Test : -
Current - Max : 700mA Red, 700mA Green, 700mA Blue
Flux @ Current/Temperature - Test : -
Temperature - Test : 25°C
Viewing Angle : 125°
Mounting Type : Surface Mount
Package / Case : 0505 (1313 Metric)
Supplier Device Package : SMD
Size / Dimension : 0.472" L x 0.472" W (12.00mm x 12.00mm)
Height - Seated (Max) : 0.249" (6.33mm)
0
47 in stock

LZP-00SW00-0000 LZP-00SW00-0000

LED Engin
Manufacturer : LED Engin Inc.
Packaging : Tape & Reel (TR)
Series : -
Part Status : Obsolete
Color : White, Cool
CCT (K) : 5010K ~ 5630K
Flux @ 85°C, Current - Test : -
Flux @ 25°C, Current - Test : 3600 lm (2900 lm ~ 3800 lm)
Current - Test : 4 x 700mA
Voltage - Forward (Vf) (Typ) : 19.4V
Lumens/Watt @ Current - Test : 66 lm/W
CRI (Color Rendering Index) : 88 (Typ)
Current - Max : 1.2A
Viewing Angle : 110°
Mounting Type : Surface Mount
Package / Case : 24-SMD, No Lead Exposed Pad
Supplier Device Package : SMD
Size / Dimension : 0.472" L x 0.472" W (12.00mm x 12.00mm)
Height - Seated (Max) : 0.260" (6.60mm)
0
100 in stock

LZP-00UA00-00U4 LZP-00UA00-00U4

LED Engin
Manufacturer : LED Engin Inc.
Packaging : Tray
Series : -
Part Status : Obsolete
Type : Ultraviolet (UV)
Current - DC Forward (If) (Max) : 1A
Radiant Intensity (Ie) Min @ If : -
Wavelength : 390nm
Voltage - Forward (Vf) (Typ) : 44V
Viewing Angle : 95°
Orientation : Top View
Operating Temperature : 125°C (TJ)
Mounting Type : Screw Mount
Package / Case : 24-SMD, No Lead Exposed Pad
0
100 in stock

LZP-00UA00-00U5 LZP-00UA00-00U5

LED Engin
Manufacturer : LED Engin Inc.
Packaging : Tray
Series : -
Part Status : Obsolete
Type : Ultraviolet (UV)
Current - DC Forward (If) (Max) : 1A
Radiant Intensity (Ie) Min @ If : -
Wavelength : 395nm
Voltage - Forward (Vf) (Typ) : 44V
Viewing Angle : 95°
Orientation : Top View
Operating Temperature : 125°C (TJ)
Mounting Type : Screw Mount
Package / Case : 24-SMD, No Lead Exposed Pad
0
100 in stock

LZP-00UA00-00U6 LZP-00UA00-00U6

LED Engin
Manufacturer : LED Engin Inc.
Packaging : Tray
Series : -
Part Status : Obsolete
Type : Ultraviolet (UV)
Current - DC Forward (If) (Max) : 1A
Radiant Intensity (Ie) Min @ If : -
Wavelength : 400nm
Voltage - Forward (Vf) (Typ) : 44V
Viewing Angle : 95°
Orientation : Top View
Operating Temperature : 125°C (TJ)
Mounting Type : Screw Mount
Package / Case : 24-SMD, No Lead Exposed Pad
0
100 in stock
