LED Engin

- LED Engin, an OSRAM business based in California’s Silicon Valley, develops, manufactures, and sells advanced LED emitters, optics and light engines to create uncompromised lighting experiences for a wide range of entertainment, architectural, general lighting and specialty applications. LuxiGenTM multi-die emitter and secondary lens combinations reliably deliver industry-leading flux density, upwards of 5000 quality lumens to a target, in a wide spectrum of colors including whites, tunable whites, multi-color and UV LEDs in a unique patented compact ceramic package. The small size, yet remarkably powerful beam output and superior in-source color mixing, allows for a previously unobtainable freedom of design wherever high-flux density, directional light is required.

Part Number
Manufacturer
Description
Unit Price
In Stock

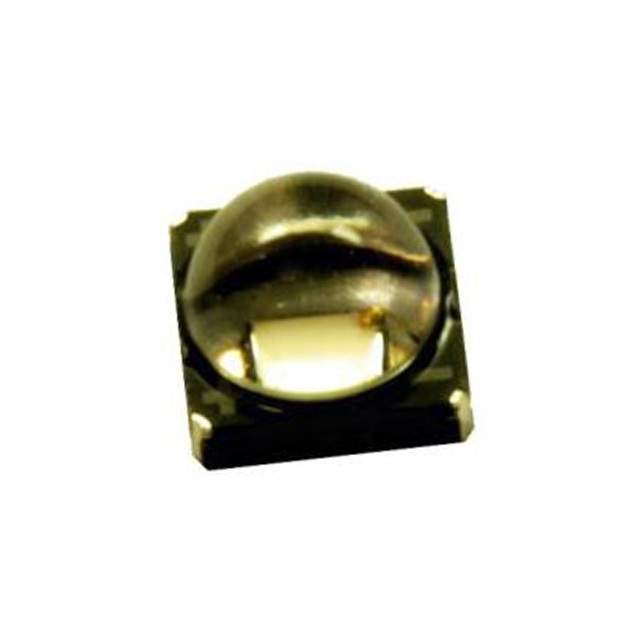

LZ1-00UB00-01U8 LZ1-00UB00-01U8

LED Engin
Manufacturer : LED Engin Inc.
Packaging : Cut Tape (CT)
Alternate Packaging
Series : LZ1
Part Status : Active
Type : Ultraviolet (UV)
Current - DC Forward (If) (Max) : 1A
Radiant Intensity (Ie) Min @ If : -
Wavelength : 405nm ~ 410nm
Voltage - Forward (Vf) (Typ) : 3.9V
Viewing Angle : 68°
Orientation : Top View
Operating Temperature : 130°C (TJ)
Mounting Type : Surface Mount
Package / Case : 4-SMD, No Lead Exposed Pad
0
423 in stock

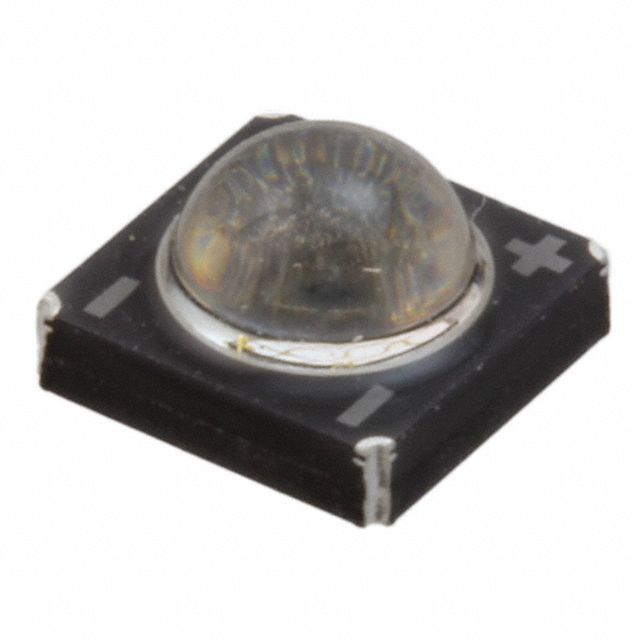

LZ1-00UV00-0000 LZ1-00UV00-0000

LED Engin
Manufacturer : LED Engin Inc.
Packaging : Tape & Reel (TR)
Alternate Packaging
Series : LZ1
Part Status : Discontinued at
Type : Ultraviolet (UV)
Current - DC Forward (If) (Max) : 1A
Radiant Intensity (Ie) Min @ If : -
Wavelength : 365nm
Voltage - Forward (Vf) (Typ) : 4.1V
Viewing Angle : 70°
Orientation : Top View
Operating Temperature : 115°C (TJ)
Mounting Type : Surface Mount
Package / Case : 4-SMD, No Lead Exposed Pad
0
100 in stock

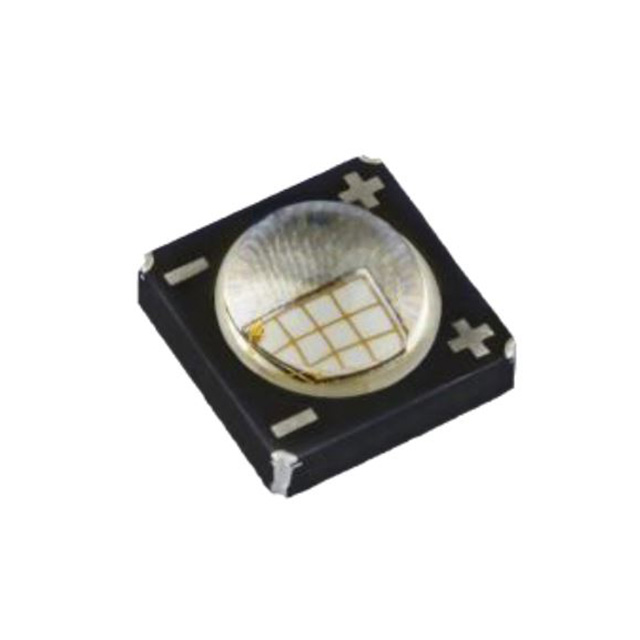

LZ1-00UV00-0100 LZ1-00UV00-0100

LED Engin
Manufacturer : LED Engin Inc.
Packaging : Cut Tape (CT)
Alternate Packaging
Series : LZ1
Part Status : Active
Type : Ultraviolet (UV)
Current - DC Forward (If) (Max) : 1A
Radiant Intensity (Ie) Min @ If : -
Wavelength : 365nm
Voltage - Forward (Vf) (Typ) : 3.8V
Viewing Angle : 70°
Orientation : Top View
Operating Temperature : 115°C (TJ)
Mounting Type : Surface Mount
Package / Case : 4-SMD, No Lead Exposed Pad
0
3045 in stock

LZ1-00WW00-0000 LZ1-00WW00-0000

LED Engin
Manufacturer : LED Engin Inc.
Packaging : Tape & Reel (TR)
Series : LZ1
Part Status : Obsolete
Color : White, Warm
CCT (K) : 2700K ~ 3500K
Flux @ 85°C, Current - Test : -
Flux @ 25°C, Current - Test : 164 lm (146 lm ~ 182 lm)
Current - Test : 1A
Voltage - Forward (Vf) (Typ) : 3.6V
Lumens/Watt @ Current - Test : 46 lm/W
CRI (Color Rendering Index) : 85 (Typ)
Current - Max : 1.2A
Viewing Angle : 85°
Mounting Type : Surface Mount
Package / Case : 4-SMD, No Lead Exposed Pad
Supplier Device Package : SMD
Size / Dimension : 0.173" L x 0.173" W (4.40mm x 4.40mm)
Height - Seated (Max) : 0.118" (3.00mm)
0
100 in stock

LZ1-00WW00-0027 LZ1-00WW00-0027

LED Engin
Manufacturer : LED Engin Inc.
Packaging : Tape & Reel (TR)
Series : LZ1
Part Status : Obsolete
Color : White, Warm
CCT (K) : 2700K
Flux @ 85°C, Current - Test : -
Flux @ 25°C, Current - Test : 164 lm (146 lm ~ 182 lm)
Current - Test : 1A
Voltage - Forward (Vf) (Typ) : 3.6V
Lumens/Watt @ Current - Test : 46 lm/W
CRI (Color Rendering Index) : 85 (Typ)
Current - Max : 1.2A
Viewing Angle : 85°
Mounting Type : Surface Mount
Package / Case : 4-SMD, No Lead Exposed Pad
Supplier Device Package : SMD
Size / Dimension : 0.173" L x 0.173" W (4.40mm x 4.40mm)
Height - Seated (Max) : 0.118" (3.00mm)
0
100 in stock

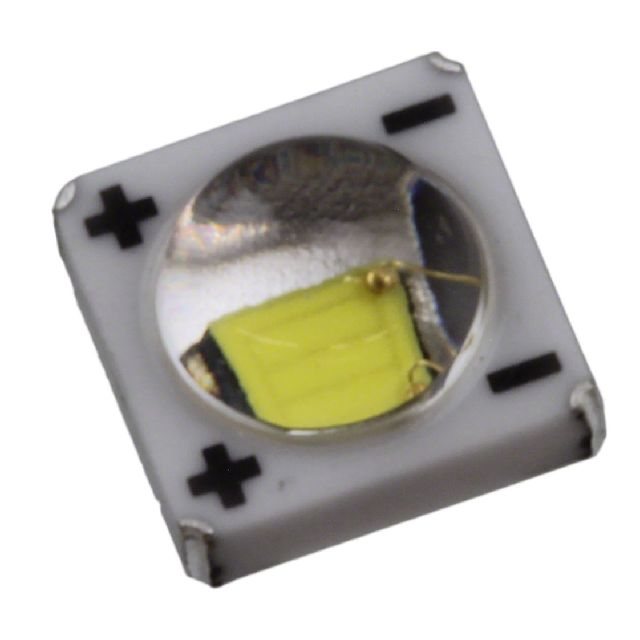

LZ1-00WW00-0030 LZ1-00WW00-0030

LED Engin
Manufacturer : LED Engin Inc.
Packaging : Tape & Reel (TR)
Series : LZ1
Part Status : Obsolete
Color : White, Warm
CCT (K) : 3000K
Flux @ 85°C, Current - Test : -
Flux @ 25°C, Current - Test : 187 lm (146 lm ~ 228 lm)
Current - Test : 1A
Voltage - Forward (Vf) (Typ) : 3.6V
Lumens/Watt @ Current - Test : 52 lm/W
CRI (Color Rendering Index) : 85 (Typ)
Current - Max : 1.2A
Viewing Angle : 85°
Mounting Type : Surface Mount
Package / Case : 4-SMD, No Lead Exposed Pad
Supplier Device Package : SMD
Size / Dimension : 0.173" L x 0.173" W (4.40mm x 4.40mm)
Height - Seated (Max) : 0.118" (3.00mm)
0
100 in stock

LZ1-00WW00-0035 LZ1-00WW00-0035

LED Engin
Manufacturer : LED Engin Inc.
Packaging : Tape & Reel (TR)
Series : LZ1
Part Status : Obsolete
Color : White, Warm
CCT (K) : 3500K
Flux @ 85°C, Current - Test : -
Flux @ 25°C, Current - Test : 164 lm (146 lm ~ 182 lm)
Current - Test : 1A
Voltage - Forward (Vf) (Typ) : 3.6V
Lumens/Watt @ Current - Test : 46 lm/W
CRI (Color Rendering Index) : 85 (Typ)
Current - Max : 1.2A
Viewing Angle : 85°
Mounting Type : Surface Mount
Package / Case : 4-SMD, No Lead Exposed Pad
Supplier Device Package : SMD
Size / Dimension : 0.173" L x 0.173" W (4.40mm x 4.40mm)
Height - Seated (Max) : 0.118" (3.00mm)
0
100 in stock

LZ1-00WW02-0000 LZ1-00WW02-0000

LED Engin
Manufacturer : LED Engin Inc.
Packaging : Tape & Reel (TR)
Series : LZ1
Part Status : Obsolete
Color : White, Warm
CCT (K) : 2700K ~ 3000K
Flux @ 85°C, Current - Test : -
Flux @ 25°C, Current - Test : 164 lm (146 lm ~ 182 lm)
Current - Test : 1A
Voltage - Forward (Vf) (Typ) : 3.7V
Lumens/Watt @ Current - Test : 44 lm/W
CRI (Color Rendering Index) : 85 (Typ)
Current - Max : 1.2A
Viewing Angle : 85°
Mounting Type : Surface Mount
Package / Case : 4-SMD, No Lead Exposed Pad
Supplier Device Package : SMD
Size / Dimension : 0.173" L x 0.173" W (4.40mm x 4.40mm)
Height - Seated (Max) : 0.102" (2.60mm)
0
100 in stock

LZ1-00WW02-0027 LZ1-00WW02-0027

LED Engin
Manufacturer : LED Engin Inc.
Packaging : Tape & Reel (TR)
Series : LZ1
Part Status : Obsolete
Color : White, Warm
CCT (K) : 2700K
Flux @ 85°C, Current - Test : -
Flux @ 25°C, Current - Test : 164 lm (146 lm ~ 182 lm)
Current - Test : 1A
Voltage - Forward (Vf) (Typ) : 3.7V
Lumens/Watt @ Current - Test : 44 lm/W
CRI (Color Rendering Index) : 85 (Typ)
Current - Max : 1.2A
Viewing Angle : 85°
Mounting Type : Surface Mount
Package / Case : 4-SMD, No Lead Exposed Pad
Supplier Device Package : SMD
Size / Dimension : 0.173" L x 0.173" W (4.40mm x 4.40mm)
Height - Seated (Max) : 0.102" (2.60mm)
0
100 in stock

LZ1-00WW02-0030 LZ1-00WW02-0030

LED Engin
Manufacturer : LED Engin Inc.
Packaging : Tape & Reel (TR)
Series : -
Part Status : Obsolete
Color : White, Warm
CCT (K) : 3000K
Flux @ 85°C, Current - Test : -
Flux @ 25°C, Current - Test : 187 lm (146 lm ~ 228 lm)
Current - Test : 1A
Voltage - Forward (Vf) (Typ) : 3.6V
Lumens/Watt @ Current - Test : 52 lm/W
CRI (Color Rendering Index) : 85 (Typ)
Current - Max : 1.2A
Viewing Angle : -
Mounting Type : Surface Mount
Package / Case : 4-SMD, No Lead Exposed Pad
Supplier Device Package : SMD
Size / Dimension : 0.173" L x 0.173" W (4.40mm x 4.40mm)
Height - Seated (Max) : 0.102" (2.60mm)
0
100 in stock

LZ1-00WW02-0035 LZ1-00WW02-0035

LED Engin
Manufacturer : LED Engin Inc.
Packaging : Tape & Reel (TR)
Series : LZ1
Part Status : Obsolete
Color : White, Warm
CCT (K) : 3500K
Flux @ 85°C, Current - Test : -
Flux @ 25°C, Current - Test : 164 lm (146 lm ~ 182 lm)
Current - Test : 1A
Voltage - Forward (Vf) (Typ) : 3.7V
Lumens/Watt @ Current - Test : 44 lm/W
CRI (Color Rendering Index) : 85 (Typ)
Current - Max : 1.2A
Viewing Angle : 85°
Mounting Type : Surface Mount
Package / Case : 4-SMD, No Lead Exposed Pad
Supplier Device Package : SMD
Size / Dimension : 0.173" L x 0.173" W (4.40mm x 4.40mm)
Height - Seated (Max) : 0.102" (2.60mm)
0
100 in stock

LZ1-10A100-0000 LZ1-10A100-0000

LED Engin
Manufacturer : LED Engin Inc.
Packaging : -
Series : LZ1
Part Status : Obsolete
Type : LED Module
Color : Amber
CCT (K) : -
Wavelength : 590nm
Configuration : Starboard
Flux @ Current/Temperature - Test : 105 lm (75 lm ~ 146 lm)
Current - Test : 1A
Temperature - Test : 25°C
Voltage - Forward (Vf) (Typ) : 2.6V
Lumens/Watt @ Current - Test : 40 lm/W
Current - Max : 1.2A
CRI (Color Rendering Index) : -
Viewing Angle : 76°
Features : -
Size / Dimension : 19.90mm Diameter
Height : 4.50mm
Light Emitting Surface (LES) : 3.20mm
Lens Type : Domed
0
100 in stock
